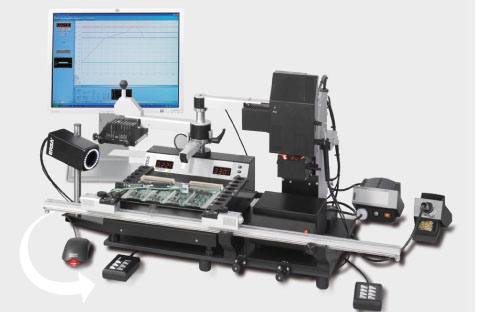

Hệ thống này được thiết kế cho các PCB với kích thước từ nhỏ đến vừa và đã được kiểm chứng là “Workhorse” trong dòng sản phẩm rework. Sản phẩm là một thiết bị cung cấp sự linh hoạt cao nhất cho các nhà khai thác, đảm bảo tương tác tốt nhất với hệ thống của họ để xử lý các ứng dụng SMT/BGA và THT rework phức tạp nhất.

IR Rework  được chia thành bốn mô-đun hoạt động cơ bản:

I.         IR  Selective Reflow module

II.        RPC Reflow Process Camera module

III.       PL  Precision Placement module .

IV.       IRSoft Software module

IR

Mô đun này sử dụng công nghệ gia nhiệt Dynamic IR cho quá trình điều khiển hoàn toàn tự động của IR trên (800 W / 60 mm x 60 mm) và dưới (800 W / 135 mm x 260 mm). Tùy thuộc vào kích thước của bảng mạch, lượng nhiệt bề mặt, kích thước của các thành phần, các đầu nhiệt ( tổng cộng 1600 W) đảm bảo  năng lượng nhiệt yêu cầu được đưa tới vị trí chính xác, thời gian chính xác để chắc chắn các linh kiện theo đúng profile nhiệt độ đã được đặt trước. Kết hợp với khả năng nâng cao để thực hiện flat peak, công nghệ cách mạng này tạo nên sự thay đổi nhiệt độ thấp nhất trên linh kiện và làm giảm đáng kể cong vênh PCB.

Các tính năng của mô đun IR:

Lựa chọn quá trình chảy ngược khép kín và Dynamic IR

Lưu lại 2 kênh nhiệt độ: 1 IRS sensor, 1 AccuTC thermo couples (K-type)

Trỏ Laser cho phần ID và vị trí PCB

Đầu gia nhiệt với thành phần tự động nâng lên.

Kết hợp quạt làm mát phía trên

Kết hợp trạm hàn kỹ thuật số với hàn sắt

Điều khiển từ xa bằng chuột hoặc PC sử dụng IRSoft

PL

PL  bao gồm các mô – đun RPC. Hệ thống này là cả một hệ thống xác định vị trí chính xác được thiết kế cho phạm vi lớn nhất của các thành phần và cho phép quan sát quá trình chảy ngược .

PL & RPC Module Features:

2 camera PAL CCD chất lượng cao (18 x optical + 4 x digital zoom)

Xử lý các thành phần (kích thước từ 1 x 1 mm đến 40 x 40 mm

Chùm chia quang 40 x 40 mm cho QFPs lớn

Tập trung, tự động lấy nét

Ánh sáng LED 2 bên đỏ/ trắng

Ánh sáng vòng  LED, đa góc
