Giới thiệu:

Thiết bị này được phát triển cho đo sóng viba, đáp ứng cho mục đích giảng dạy trong trường hoc, giáo dục đai học, cũng như đào tạo quân sự và dân sự.

Được tạo  thành một tập hợp gồm các thành phần rất vững chắc và dễ thực hiện, thiết bị này cho phép thực hiện nhiều  thí nghiệm viba cơ bản.

Thiết bị được chế tạo sử dụng một ống dẫn sóng hình chữ nhật phù hợp với tiêu chuẩn R100/WR90, và gồm dải tần số giữa 8.5 và 9.6 GHz.

Đây là dải tần số, tương ứng với bước sóng 3 cm, được chọn dựa trên: Sự xem xét có thể phát triên đã quan sát trong dải  tần này, và kích thước nhỏ của các thiết bị.

Một vài ví dụ về các thí nghiệm có thể được thực hiện với thiết bị này là:

     - Nghiên cứu của bộ dao động Gunn

     - Đo trở kháng

     - Đo bước sóng

     - Đo tần số

     - Đo tỉ lệ sóng đứng

     - Xác định thử nghiệm của bộ tách sóng bậc hai

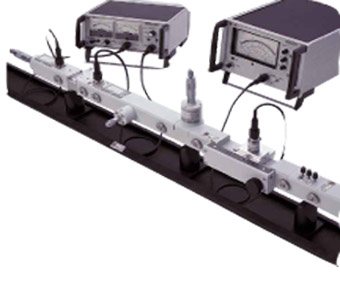

Các thành phần của Educational bench:

Máy tạo dao động diode

Điện áp: 10VDC

Công suất: 17 dBm

Kích thước: 53 x 59 x 225 mm

Trọng lượng: 535 g

Bộ điều chế diode

Insertion losses: < 1 dB

Độ sâu điều chế: > 50 %

Kích thước: 51 x 57.5 x 68 mm

Trọng lượng: 200 g

100 cavity wavemeter with curve

Độ đọc chính xác: 5 MHz

Kích thước: 101 x 166 x 57,5 ​​mm

Trọng lượng: 585 g

Measuring line

SWR dư: <1,05

Kích thước: 57 x 87 x 218 mm

Trọng lượng: 1.080 g

Coaxial detector

SWR: < 1.25

Công suất tối đa: 19 dBm

Kích thước: 21 x 62 mm

Trọng lượng: 65 g

Ferrite isolator

Insertion losses: < 1 dB

Isolation: > 20 dB

Kích thước: 99 x 46 x 87 mm

Trọng lượng: 650 g (bao gồm cả 2 adaptors)
